mm Sonnenschutz-Markisen
Gelenkarmmarkisen zum Wohlfühlen und Genießen – vier Baureihen, ein Konstruktionsprinzip: selbsttragende Tragrohr-Konstruktionen aus drei Längsprofilen.
Konstruktionsteile und Profile: höchst belastbar
Das höchstbelastete Konstruktionsteil einer Gelenkarmmarkise wird bei mm aus speziallegiertem Schmiedealuminium hergestellt – härter und zäher als Stahl. Die Aluminium-Legierung unserer gesenkgeschmiedeten Armhalter lautet AIZnMgCU1,5; Schmiedealuminium aus der Wehrtechnik.
- Tragrohr-Wandstärke3 mm, senzimierverzinkt
- TuchwelleStahl-Nutrohr 78/85 × 1 mm
- Ausfallprofilstranggepresstes Aluminium

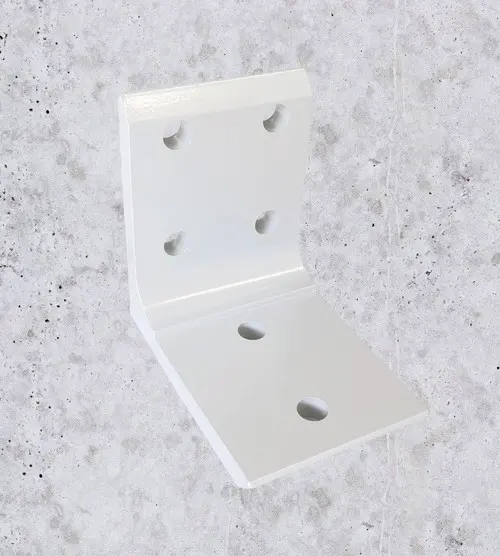

- Montagekonsole112 mm, 2-fach gesichert

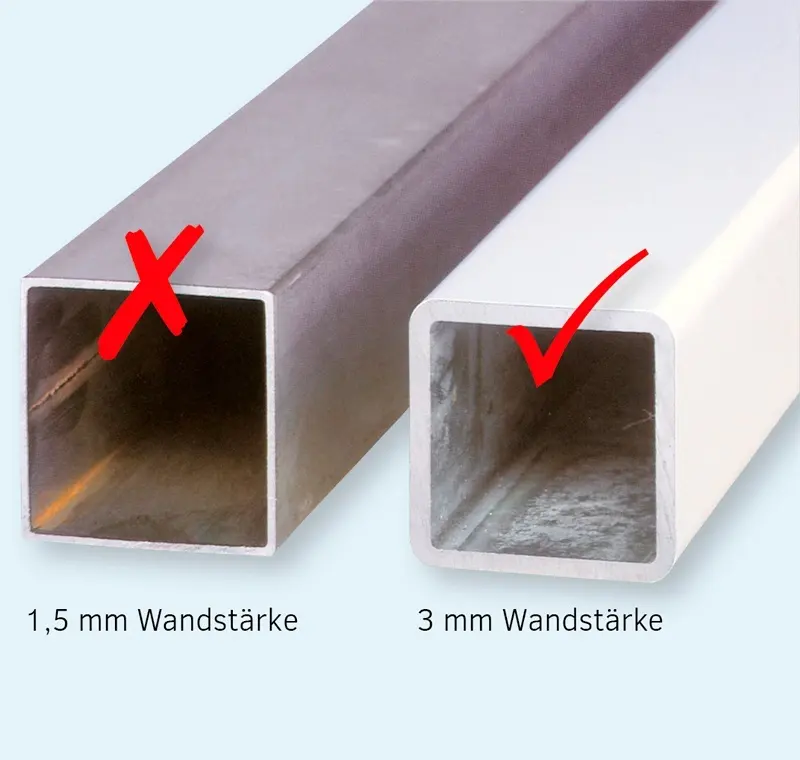

Die Tragrohre sind durchgehend 3 mm stark, senzimierverzinkt, pulverbeschichtet und selbst im Inneren mit einem Rostschutz ausgerüstet. Extrem stabil und sicher sind die mm Montagekonsolen: stranggepresstes Aluminium, 112 mm Breite und eine alles umfassende, zweifach gesicherte Druckplatte für die Tragrohrbefestigung.

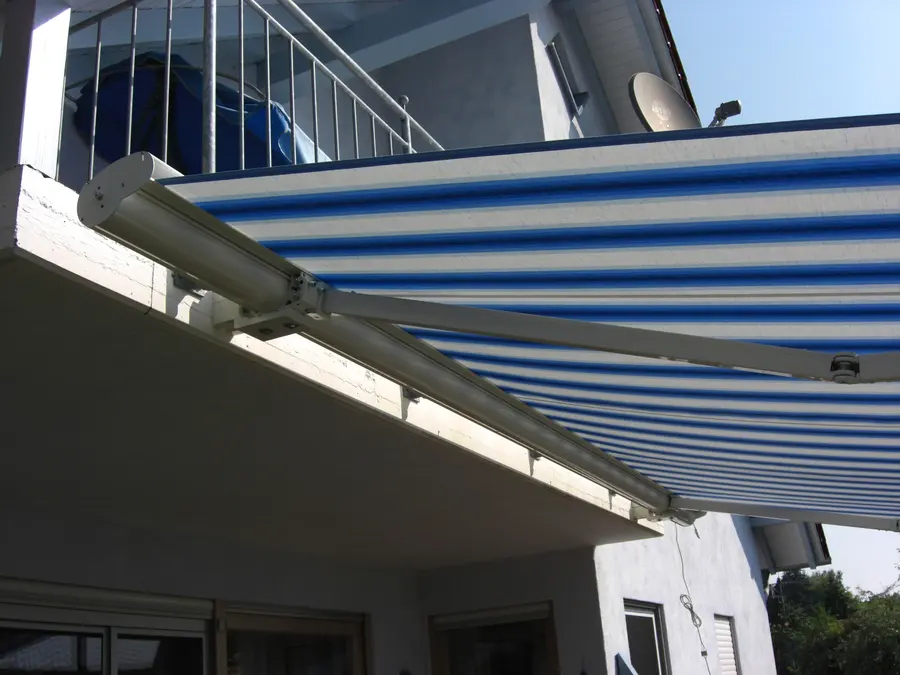

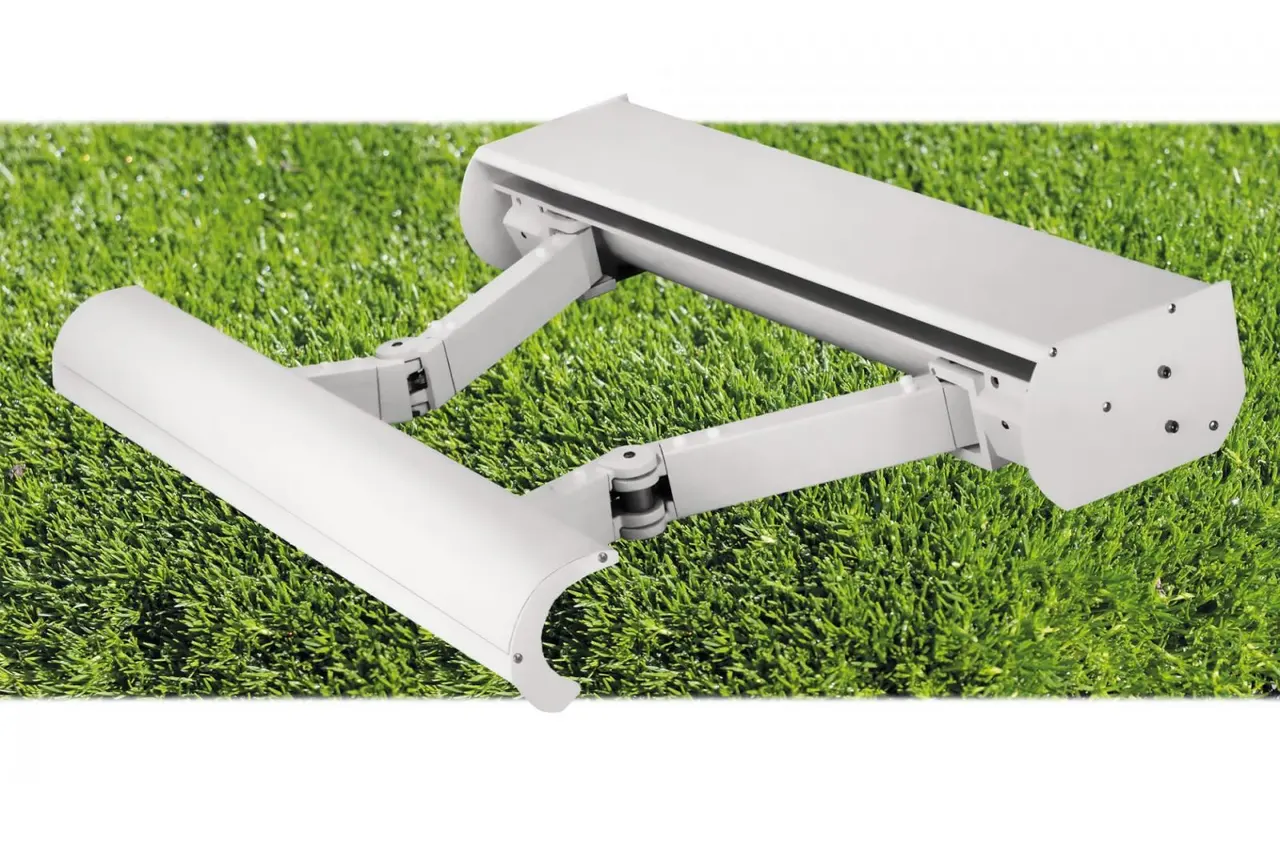

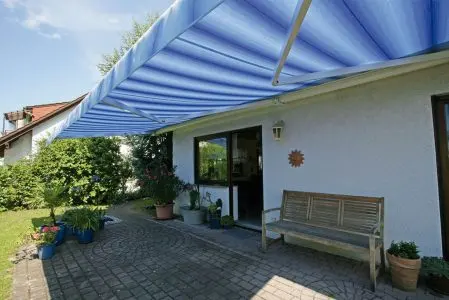

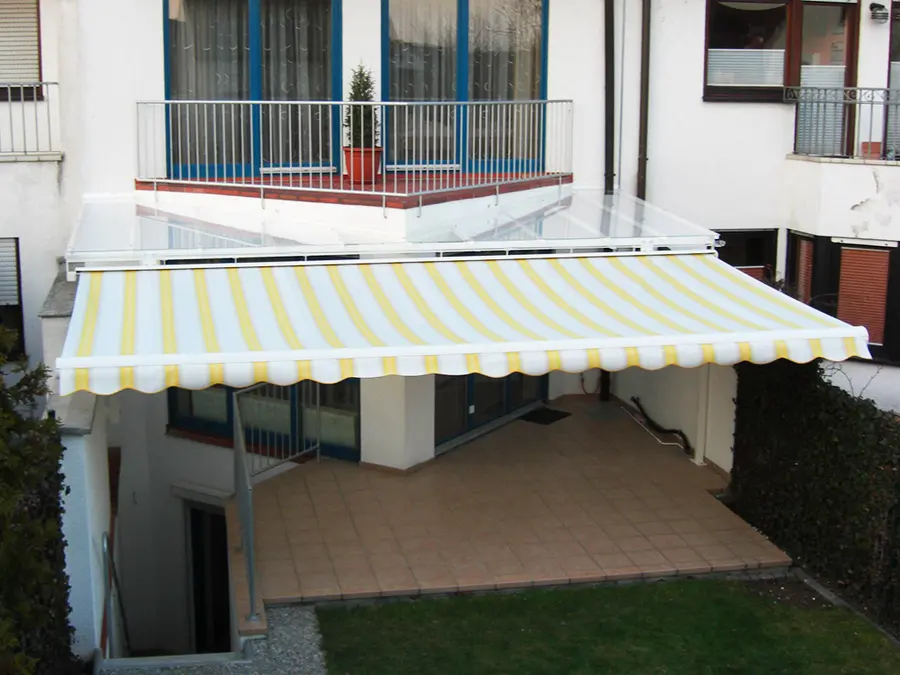

mm Imperial – Geschlossene Hülsenmarkise
- Bauartgeschlossene Hülsenmarkise
- Länge bei durchgehendem Tuchbis 30,00 m
- Ausladungbis 4,50 m
- Hülsenmaßca. 13,5 × 25 cm
- Konsolepatentiert, 120 mm Vierlochkonsole
- Bei Entwicklung und Konstruktion standen äußere Sicherheit und extreme Stabilität im Vordergrund.
- Konstruktionsteile aus stranggepresstem Aluminium, Armteile und Armhalter aus „stahlfesten“ Aluminium-Schmiedeteilen.
- Kraftumlenkung über eine wartungsfreie Flyer-Maschinenbaukette.
- Stabilste, patentierte, 120 mm breite Vierlochkonsole mit angeflanschtem Armträger für höchste Beanspruchung.
- Formschönes Ausfallprofil mit integrierter, wartungsfreier und patentierter Verschlussmechanik.
- Das Markisentuch ist komplett von der Aluminiumhülse umschlossen – ein Verschmutzen des Tuches in der Hülse ist ausgeschlossen.
- Sehr kleine Hülsenausmaße von nur ca. 13,5 × 25 cm, Mechanik komplett pulverbeschichtet. Ohne Aufpreis wahlweise weiß RAL 9010 oder braun RAL 8019.
- Markisentuch scotchgard-/teflonbeschichtet.
- Die perfekte Sonnen- und ideale Regenschutzmarkise – empfohlener Neigungswinkel mindestens 14°.
- In waagerechter Stellung kann ein mm Gelenkarm an seiner äußersten Stelle mit der dreifachen vom TÜV vorgeschriebenen Last belastet werden, ohne zu brechen.
Mögliche Zusatzausstattung
- Volant einfarbig
- Volant Vario Screen: durchsichtig von innen, blickdicht von außen

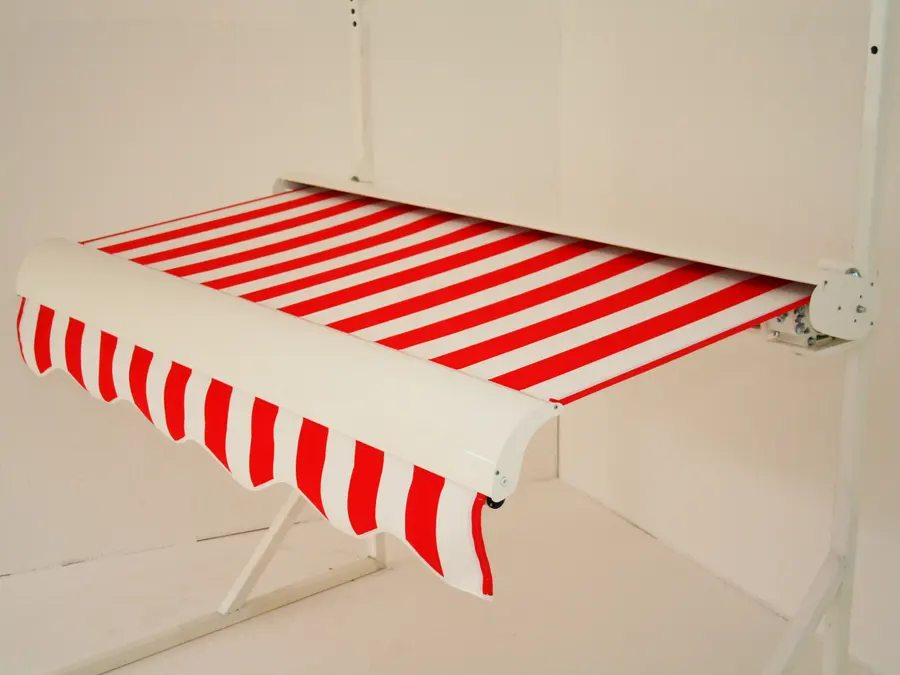

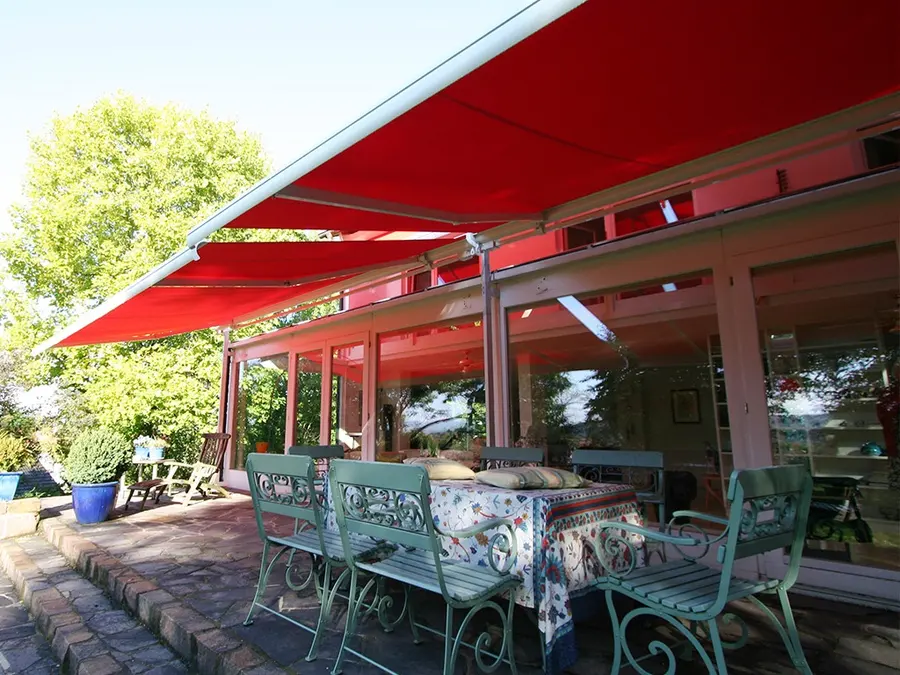

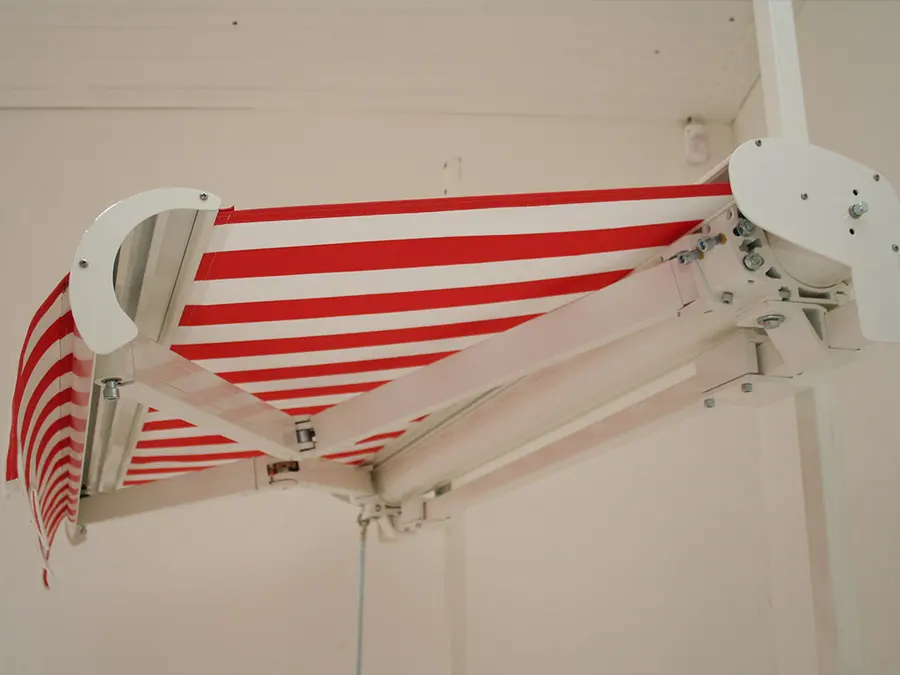

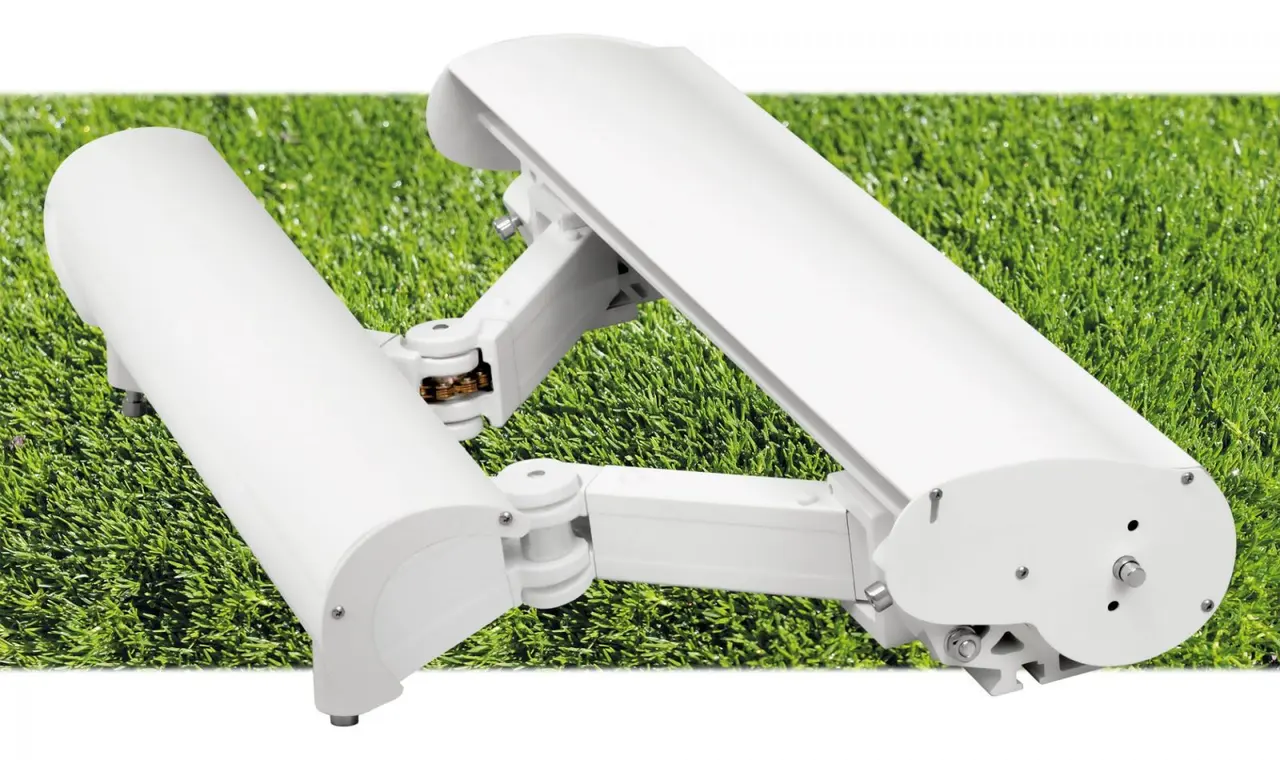

mm Oase – Geschlossene Hülsenmarkise
- Bauartgeschlossene Hülsenmarkise
- Länge bei durchgehendem Tuchbis 30,00 m
- Ausladungbis 3,50 m
- Hülsenmaßsehr klein
- Farben ohne AufpreisRAL 9010 oder RAL 8019
- Konstruktionsteile aus stranggepresstem Aluminium.
- Armteile und Armhalter aus „stahlfesten“ Aluminium-Schmiedeteilen.
- Kraftumlenkung über eine wartungsfreie Flyer-Maschinenbaukette.
- Formschönes Ausfallprofil mit integrierter, wartungsfreier und patentierter Verschlussmechanik.
- Das Markisentuch ist komplett von der Aluminiumhülse umschlossen – kein Verschmutzen in der Hülse.
- Sehr kleine Hülsenaußenmaße. Ohne Aufpreis wahlweise weiß RAL 9010 oder braun RAL 8019.
- Markisentuch scotchgard-/teflonbeschichtet.
Mögliche Zusatzausstattung
- Volant einfarbig
- Volant Vario Screen: durchsichtig von innen, blickdicht von außen

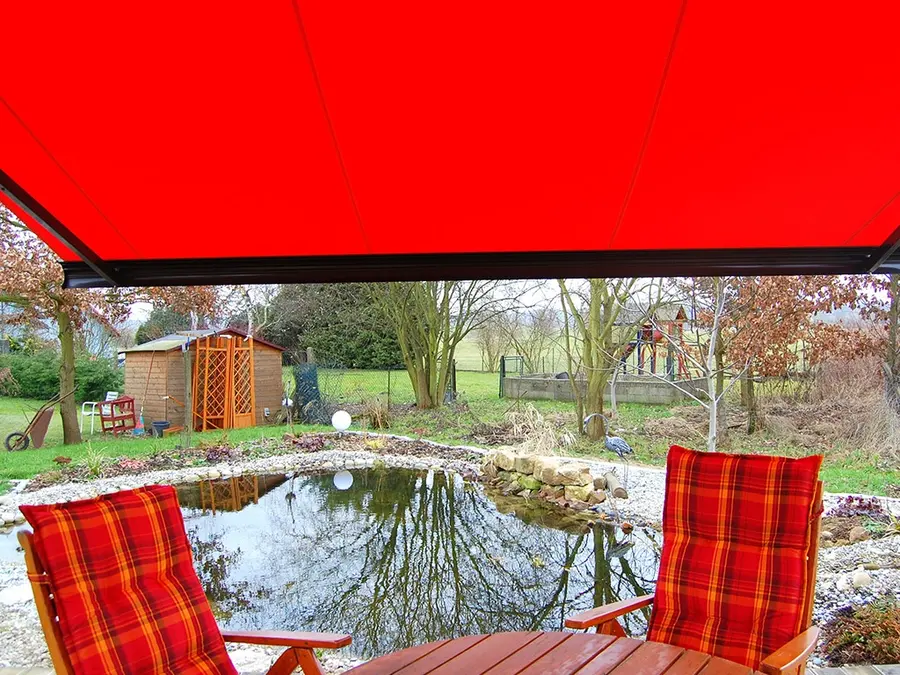

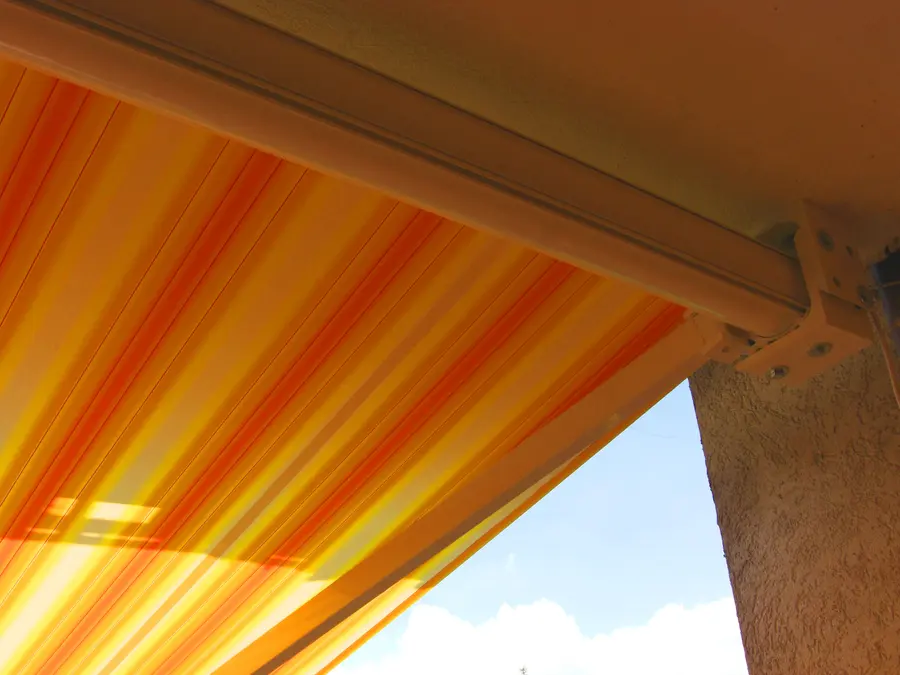

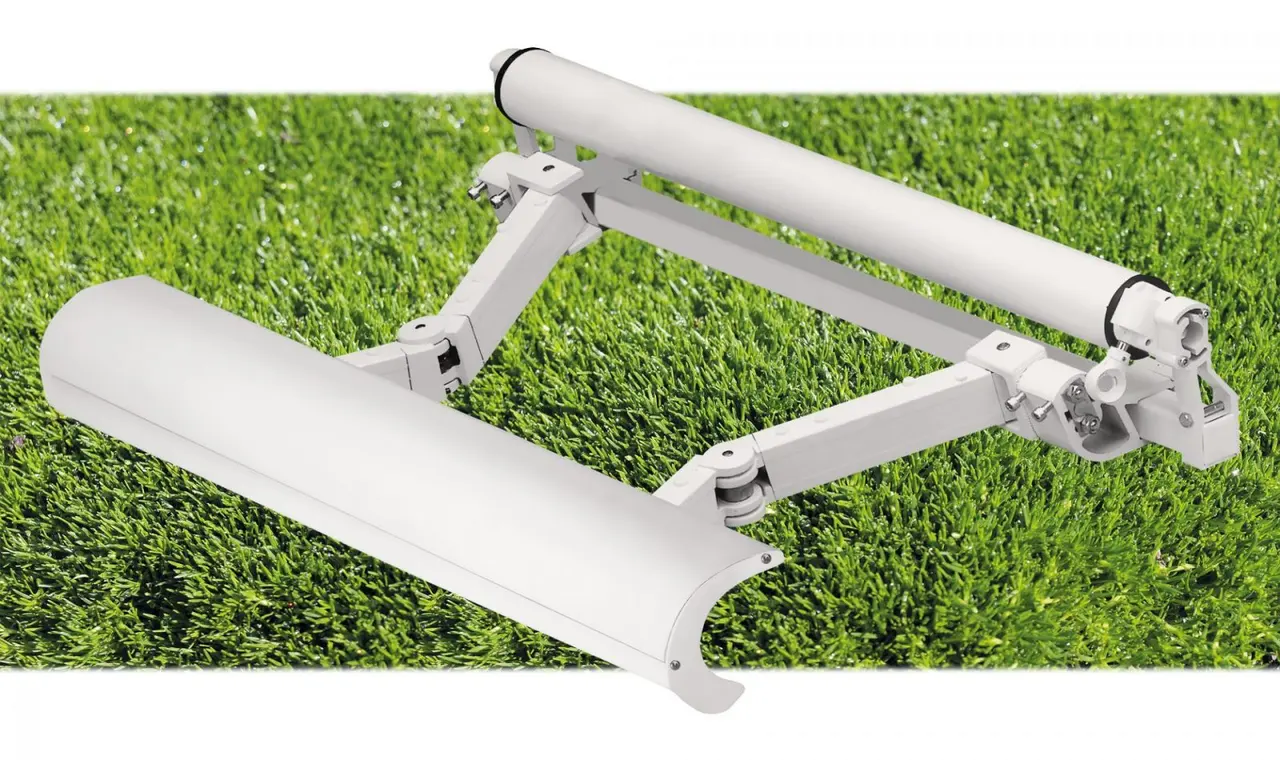

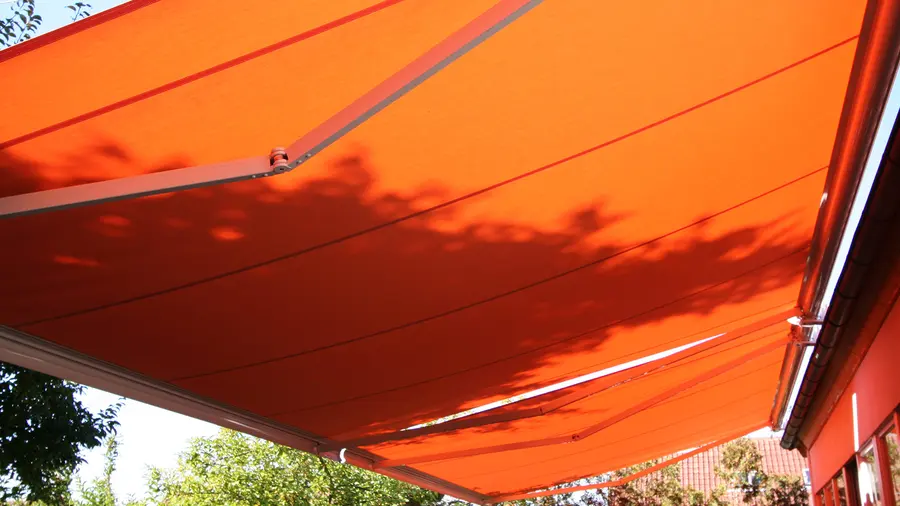

mm Prestige – Gelenkarmmarkise – die Vielseitige
- BauartGelenkarmmarkise
- Längebis 6,50 m
- Ausladungbis 4,50 m
- Tragrohr40 × 40 mm, Wandstärke 3 mm
- Konsole112 mm Vierlochkonsole
- Gelenkarmmarkise mit Konstruktionsteilen aus stranggepresstem Aluminium, Gelenkteile und Armhalter aus gesenkgeschmiedetem Aluminium.
- Kraftumlenkung über eine gehärtete, wartungsfreie Flyer-Maschinenbaukette.
- Superstabiles Tragrohr mit einer Wandstärke von 3 mm.
- Extrabreite Vierlochkonsolen (112 mm) aus stranggepresstem Aluminium mit Druckplattensicherung.
- Bei einem Neigungswinkel von mindestens 14° auch als Regenschutz geeignet.
- Ohne Aufpreis wahlweise weiß RAL 9010 oder braun RAL 8019, witterungsbeständig pulverbeschichtet.
- Dickwandige, großdimensionierte Gelenkarmprofile für Ausladungen bis 4,50 Meter.
- Bolzen und Verschraubungen aus rostfreien Verbindungen.
Mögliche Zusatzausstattung
- Geschlossene Tuchhülse mit Tragrohr
- Volant einfarbig
- Volant Vario Screen: durchsichtig von innen, blickdicht von außen

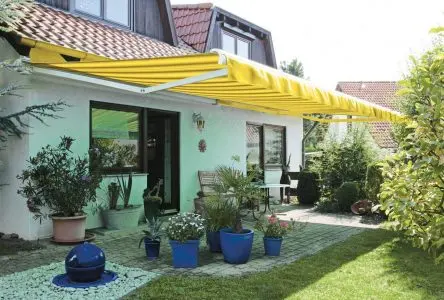

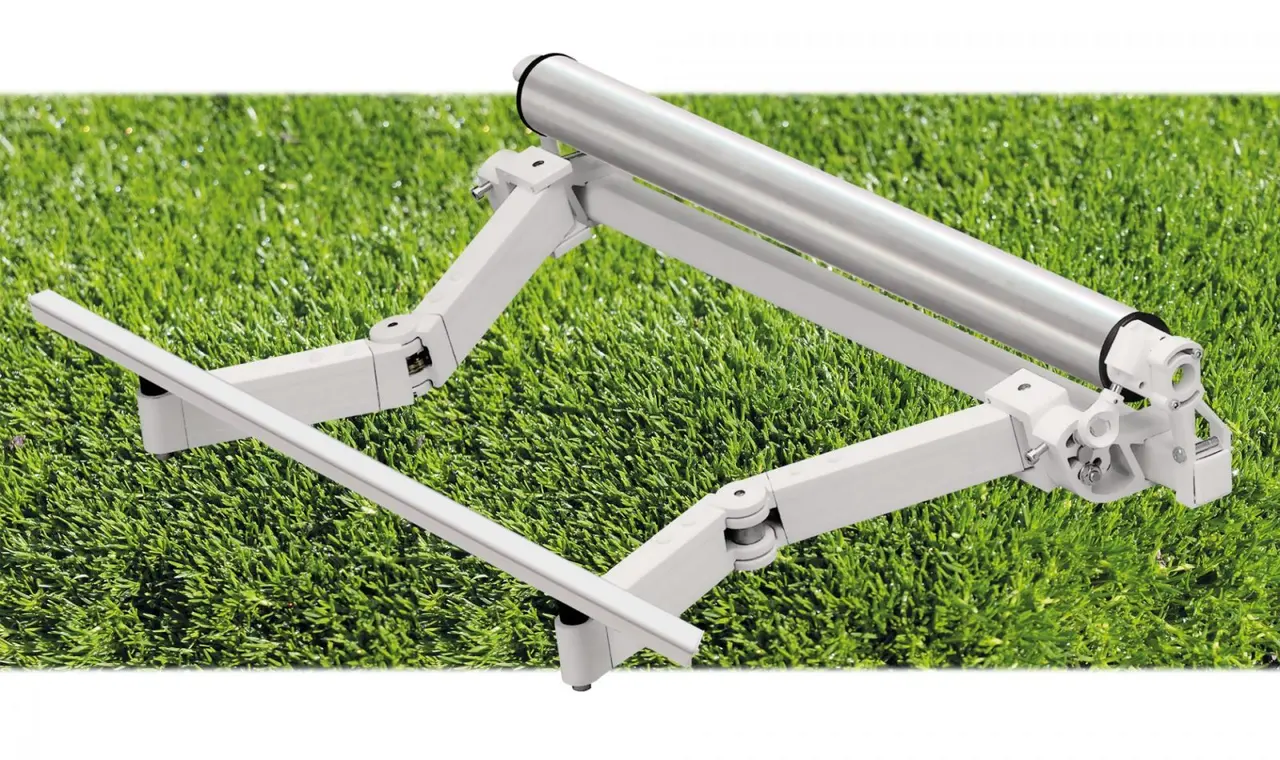

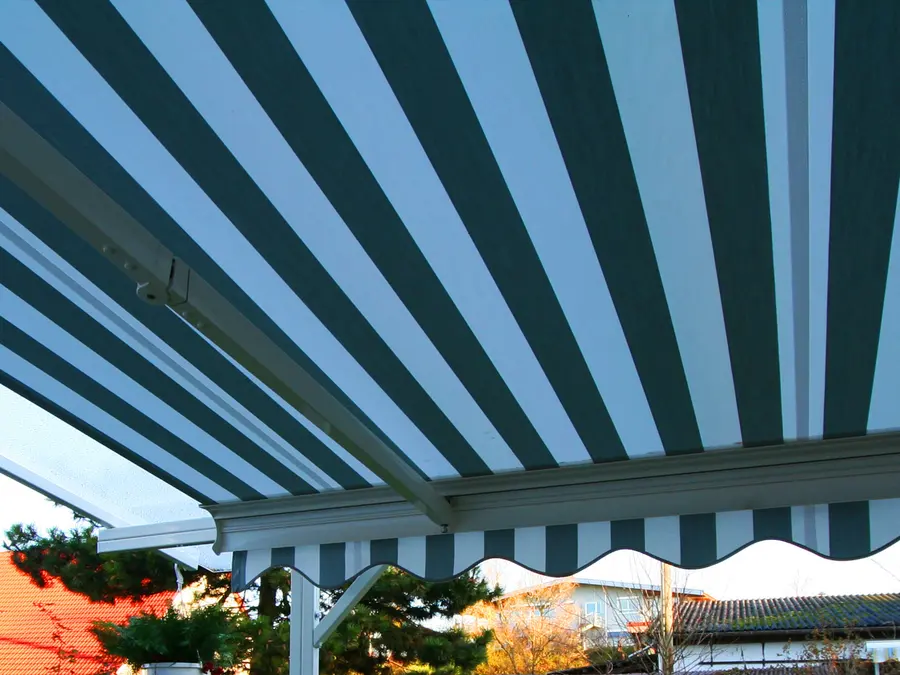

mm Comfort – Gelenkarmmarkise – die Preisgünstige
- BauartGelenkarmmarkise
- Länge bei durchgehendem Tuchbis 30,00 m
- Ausladungbis 3,50 m
- Farben ohne AufpreisRAL 9010 oder RAL 8019
- Alle Konstruktionsteile aus stranggepresstem Aluminium, Gelenkteile aus gesenkgeschmiedetem Aluminium.
- Kraftumlenkung mittels gehärteter, wartungsfreier Flyer-Maschinenbaukette.
- Ohne Aufpreis wahlweise weiß RAL 9010 oder braun RAL 8019, witterungsbeständig pulverbeschichtet.
- Markisentuch scotchgard-/teflonbeschichtet.
Mögliche Zusatzausstattung
- Geschlossene Tuchhülse mit Tragrohr
- Volant einfarbig
- Volant Vario Screen: durchsichtig von innen, blickdicht von außen
Die vier Baureihen im Vergleich
Alle Angaben stammen aus den Produktunterlagen von mm. Die Tabelle lässt sich auf schmalen Bildschirmen seitlich schieben.
| Merkmal | mm Imperial | mm Oase | mm Prestige | mm Comfort |
|---|---|---|---|---|
| Bauart | geschlossene Hülsenmarkise | geschlossene Hülsenmarkise | Gelenkarmmarkise | Gelenkarmmarkise |
| Wartungsfreie Flyer-Maschinenbaukette | ja | ja | ja | ja |
| Patentierte Vierlochkonsole | 120 mm | – | 112 mm | – |
| Dickwandige, großdimensionierte Gelenkarmprofile | – | – | ja | ja |
| Stabiles Tragrohr (3 mm Wandstärke) | ja | ja | ja | ja |
| Formschönes Ausfallprofil | ja | ja | – | – |
| Wartungsfreie, patentierte Verschlussmechanik | ja | ja | – | – |
| Markisentuch komplett von der Aluminiumhülse umschlossen | ja | ja | – | – |
| Sehr kleine Hülsenausmaße | ja | ja | – | – |
| Markisentuch scotchgard-/teflonbeschichtet | ja | ja | ja | ja |
| Modernes Softdesign | ja | ja | ja | ja |
| Länge bei durchgehendem Tuch | bis 30,00 m | bis 30,00 m | bis 6,50 m | bis 30,00 m |
| Ausladung | bis 4,50 m | bis 3,50 m | bis 4,50 m | bis 3,50 m |
Separate Zusatzausstattungen
| Zusatzausstattung | mm Imperial | mm Oase | mm Prestige | mm Comfort |
|---|---|---|---|---|
| Geschlossene Tuchhülse mit Tragrohr | – | – | ja | ja |
| Volant einfarbig | ja | ja | ja | ja |
| Volant Vario Screen (durchsichtig von innen, blickdicht von außen) | ja | ja | ja | ja |
Volant: Wenn Ihnen der Sonnenschutz allein nicht genügt, gibt es einen zusätzlichen, bis auf 180 cm stufenlos ausfahrbaren Sichtschutz im Ausfallprofil. Damit lassen sich alle Markisen der Baureihen Prestige und Comfort ausstatten.
Die inneren Werte
Auch bei dem, was man nicht sieht, machen wir keine Kompromisse.
Die Kraftübertragung erfolgt über eine Kettenumlenkung: Im Mittelgelenk der Markise sitzt kein Stahlseil, sondern eine massive, wartungsfreie Flyer-Maschinenbaukette. Solche Flyerketten sind sonst nur bei extrem hohen Beanspruchungen im Maschinenbau im Einsatz – etwa in Gabelstaplern und Werkzeugmaschinen. Mit den Stahlfedern ist die Flyerkette kardanisch mit einer Gewindestange verbunden.
Die Armgelenke selbst bestehen aus extrem belastbaren, stahlfesten Aluminium-Schmiedeteilen, wie sie auch bei Flugzeug-Fahrwerken zum Einsatz kommen. Die Vorteile gegenüber den billigeren Alu-Gussteilen sind eindeutig: weitaus stabiler und bruchsicherer. Vor allem die Gefahr der Lunkerbildung (Luftblasen) im Aluminiumguss und die damit verbundene Bruchgefahr wird ausgeschlossen – denn Alu-Schmiedeteile werden warm und nicht flüssig verformt.

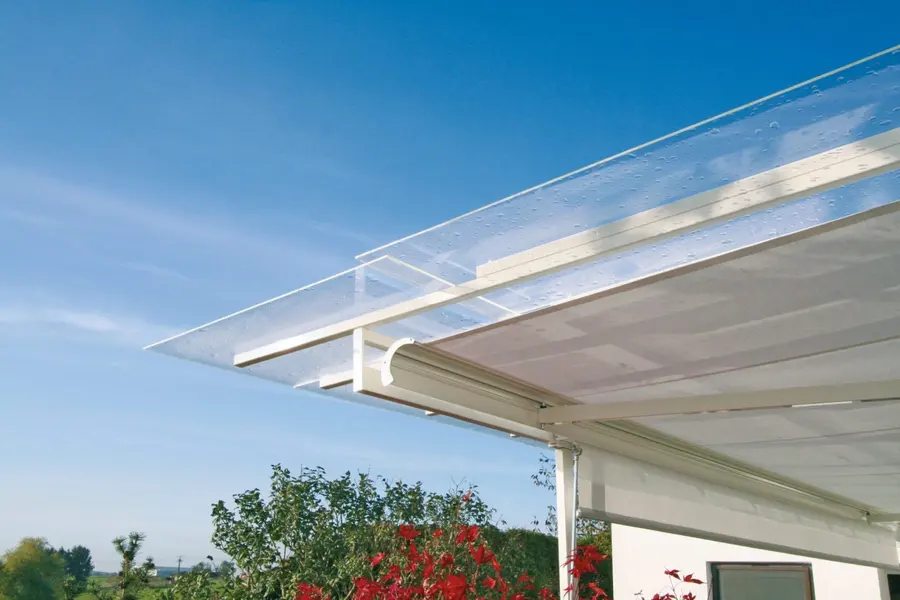

Warum die geschlossene Hülse sauber bleibt
Die umschließende Aluminiumhülse verhindert das Anschmutzen des Markisentuches, und die hochwertige Mechanik wird vor Umwelt- und Witterungseinflüssen geschützt. Bei einer handelsüblichen Markisenkonstruktion mit Schutzdach entsteht dagegen durch den Spalt zwischen Schutzdach und Markise die typische Schmutzrandbildung. Und da der Volant das ganze Jahr eingezogen bleibt, verschmutzt auch dieser sehr schnell.
Sonderkonstruktionen
Wo der Standard nicht passt, konstruieren wir um.

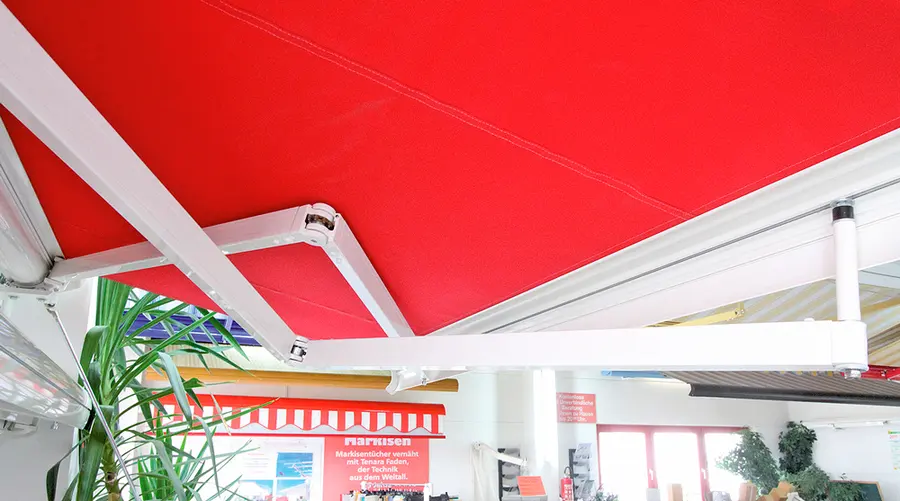

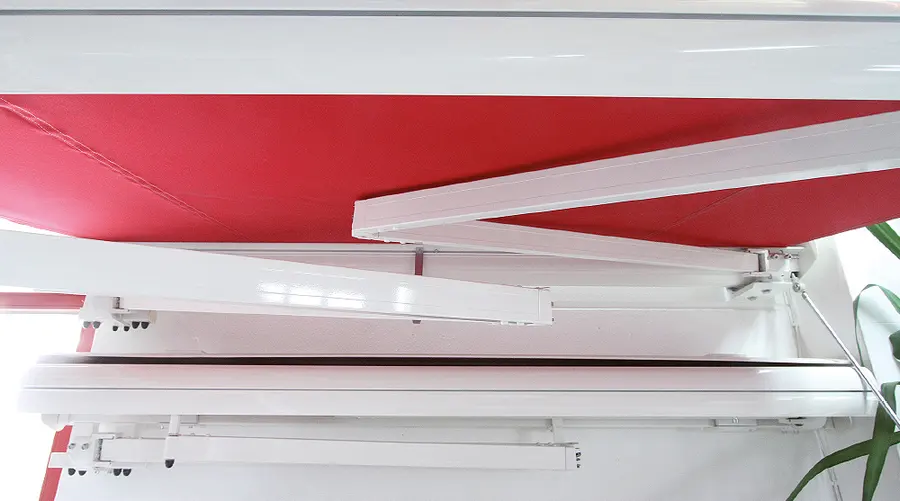

Sonderfunktion
Mehr Ausfall als Baubreite durch übereinander liegende Gelenkarme.

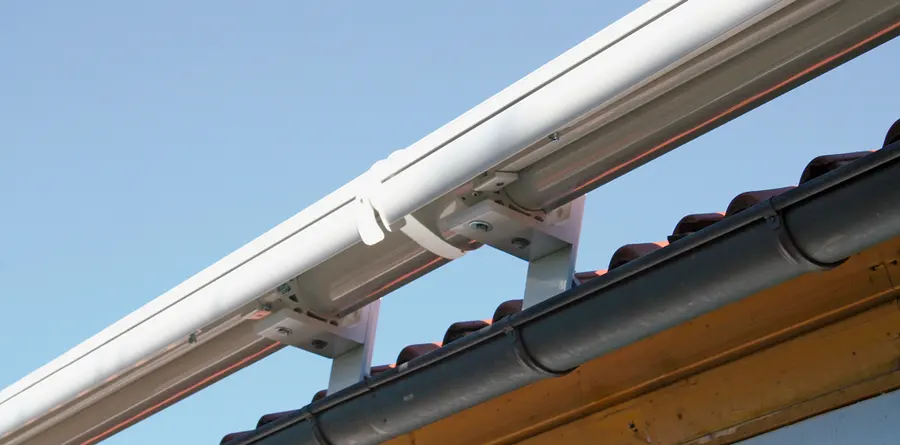

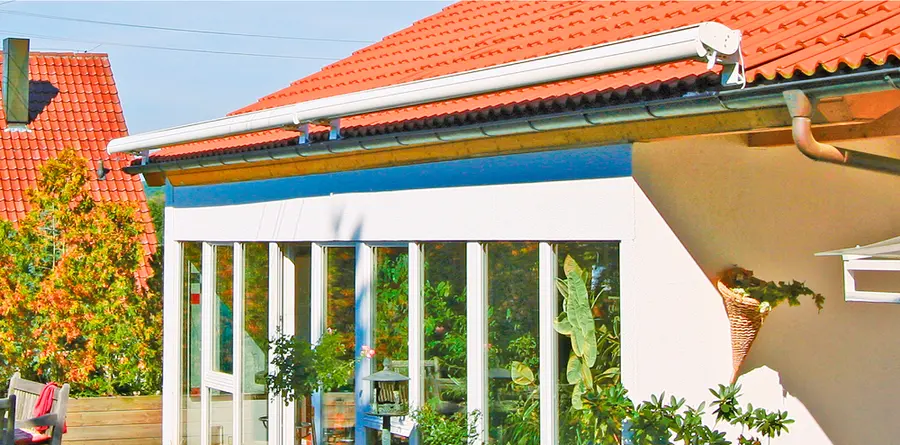

Aufdachmontage
Spezialkonsolen für eine Aufdachmontage.
